7. テストを行った結果より装置の仕様を決定する。 内容（参考件名がある場合変更点のみ記入でも可） コンベアスピード： 〜 m/min 用途：テスト用，生産用 バスライン規制：無，有 mm 搬送方式，寸法： ワーク寸法，重量，形状，照射面 コストランク：標準，廉価型 照射器 仕様ランプ，切換： 照射距離：固定，可変 〜 mm ワーク冷却：無，有 電源： V， Hz 全長規制：無，有 mm 流し方向：標準（左・右），その他 ベルト試行調整：無，有 塗装色（日塗工）： 周囲環境条件：一般，その他 上下方法：平板，ネジ，ハンドル フィルター：無，有 |
■照射距離と強度の関係
| 測定番号 | 1 | 2 | 3 | 4 | 5 |
| 積算光量（mJ/cm2） | 583 | 552 | 521 | 487 | 442 |
| 最高強度（mW/cm2） | 459 | 183 | 119 | 85 | 61 |
|

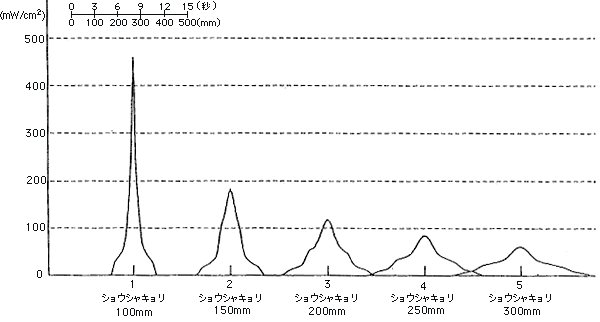

88/08/03 図1 スイギンランプ 80W/cm コールドミラー ショウコウ コンベアSP 2m/min H04-L21
|
■照射距離と強度の関係
| 測定番号 | 1 | 2 | 3 | 4 | 5 |
| 積算光量（mJ/cm2） | 873 | 822 | 791 | 743 | 677 |
| 最高強度（mW/cm2） | 695 | 279 | 174 | 121 | 90 |
|

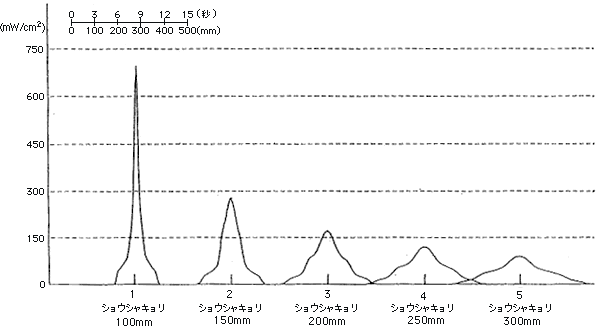

88/08/03 図2 スイギンランプ 120W/cm コールドミラー ショウコウ コンベアSP 2m/min H06-L31
|
|
■携帯電話塗装用UVシステム ＜ケース1 スピンドル搬送＞（1治具2ケセット）
（条件） ラインスピード 3m/min 必要光量 1200mJ/cm2（at365nm高圧水銀ランプ）

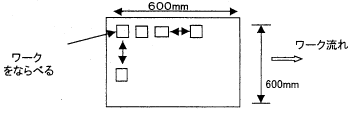

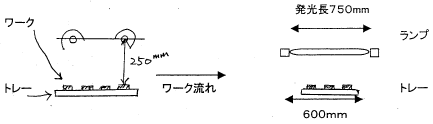

（ランプ設置） ワーク流れに対し平行に2灯設置する。 この2灯によりL120mm（高さ含む）のワークをカバーできる。 （1灯は斜め上より、1灯は斜め下より照射する） この時、照射距離は約250mmあける。 （ランプセンターよりワーク面まで） （ランプ容量） ランプ縦通しで発光長500mmの光量は1532mJ/cm2ですが（別紙データー(1)参照） ワークが自転しているため約3倍の灯数が必要です。 発光長500mmで120w/cmタイプだと6Kwとなります。 ランプレイアウトは6Kw×2灯で3ゾーンとなります。  （ランプハウス） コールドミラー空冷集光が標準的です。 オプションで熱線カットフィルターを取付ける場合もあります。 （装置構成） ・ランプ ・ランプハウス ・照射炉 ・給排気ブロアー ・電源装置 ＜ケース2 ワークトレー搬送＞  （条件） ラインスピード 3m/min 必要光量 1200mJ/cm2（at365nm高圧水銀ランプ） （ランプ設備）  ワークの流れに対し直角でかたむけて設置する。 この時照射距離は約250mmあける。 （ランプセンターよりワーク面まで） （ランプ容量） コンベアー流れに対し有効幅が600mmですのでランプの長さは（発光長）は600mm＋150mmと考えます。 したがって 発光長750mmで120w/cm＝9Kwとなります。 （樹脂成型品の用途では一般的に120w/cmのランプを使用します。） ランプ1灯当たりの積算光量は約540mJ/cmです。（別紙データー参照(2)） したがいまして 1200mJ/cm2÷540mJ/cm2≒2.2＝3灯となります。 （ランプハウス） コールドミラー、空冷、集光が標準的です。 オプションで熱線カットフィルターを取付ける場合もあります。 （装置構成） ・ランプ ・ランプハウス ・照射炉 ・給排気ブロアー ・電源装置 |
■参考データ1
| 測定番号 | 1 | 2 | 3 | 4 | 5 |
| 積算光量（mJ/cm2） | 4294 | 2023 | 1532 | 1237 | 1025 |
| 最高強度（mW/cm2） | 472 | 188 | 132 | 99 | 75 |

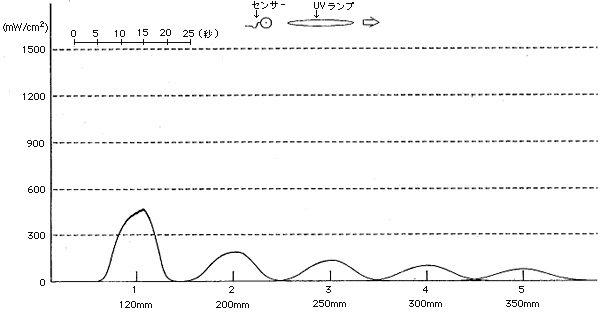

| 96/05/30 スイギンランプ 6KW120W/cm コールドミラー ショウコウ コンベアSP 3.0m/min タテドウシ
|
■参考データ2
| 測定番号 | 1 | 2 | 3 | 4 | 5 |

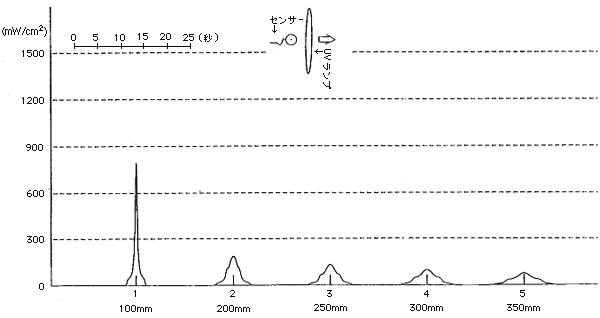

| 積算光量（mJ/cm2） | 700 | 601 | 547 | 510 | 466 |
| 最高強度（mW/cm2） | 795 | 189 | 132 | 99 | 76 |
| 96/05/30 スイギンランプ 6KW120W/cm コールドミラー ショウコウ コンベアSP 3.0m/min ヨコドウシ
|
