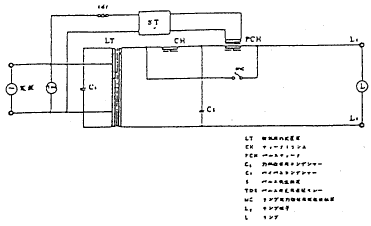

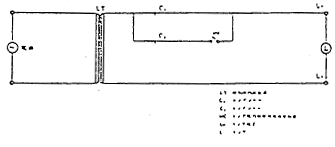

2. UV装置の構成 2-4 電源装置 電源装置は電源部と操作部で構成される。 電源部は安定器と制御回路からなり、ランプの点灯、調光、シャッター、冷却装置、その他関連機器の制御を行う。 安定器は放電ランプを点灯するためには必ず必要であり、原則的にはランプ1灯に対し1台の安定器が使用される。水銀ランプ用としては、図15に示すような、絶縁形湯洩変圧器とコンデンサーを組合わせた進相定電流形安定器が、メタルハライドランプ用としては図16に示すような、絶縁形湯洩変圧器とチョークを組合せた違相形安定器が使用されており、いずれも調光機能を有している。安定器の1例を写真2に示す。 操作部は装置の操作および監視を行うもので、電源部とあわせて次のような機能を有している。 （1）ランプの点灯、消灯、調光 （2）ランプ点灯状態の監視 （3）各機器への電力供給および遮断 （4）各機器の運転状態の監視 （5）印刷機、塗装ラインと連動したシャッターの開閉 （6）漏電、過負荷、短絡による事故の防止 （7）機器の保護および安全の確保  【図15 水銀ランプ用安定器】  【図16 メタルハライドランプ用安定器】 注）水銀ランプにも使用できる。 電源装置の1例を写真3に、定格例を表2に示す。 |
【写真3 電源装置の1例】
（操作部一体形）
表2 電源装置の定格例
| 形 式 | 寸 法 | 入力電圧（V） | 入力電流（A） | 出力電圧（V） | 適合ランプ | ||
| A | B | C | |||||
| UB0041-3A（B） | 400 | 400 | 270 | 100 | 5.5 | 200 | H004-L21 |
| UB011-3A/BE-2 | 303 | 301 | 171 | 100（or200） | 13（or6.5） | 200 | H01-L212 |
| UB021-3A（B） | 400 | 430 | 615 | 1φ200 | 15 | 570 | H02-L21 |
| UB031-3A（B） | 450 | 480 | 780 | 1φ200 3φ200 |
18.5 3 |
570 | H03-L21、H03-L31 |
| UB041-3A（B） | 450 | 480 | 780 | 1φ200 3φ200 |
23 3 |
1,000 | H04-L21 |
| UB051-3A（B） | 450 | 480 | 780 | 1φ200 3φ200 |
29 4 |
1,000 | H05-L21 |
| UB061-3A（B）EI | 360 | 570 | 708 | 3φ200 | 40 | 1,000 | H06-L21、H06-L31 |
| UB0751-3A（B） | 500 | 630 | 1,000 | 1φ200 3φ200 |
45 6 |
1,000 | H075-L31 |
| UB121-3A（B） | 700 | 630 | 1,050 | 3φ200 | 80 | 2,000 | H12-L31 |
|
2-5 その他の機器 UVシステムには、以上に述べた他に搬送装置（コンベア）、照射中、照射後のワーク冷却装置、予備加熱装置などが必要となる場合がある。特にコンベアは照射器、電源装置と一体形で制作される例が多く、紫外線、熱線を直接うけるため、それなりの工夫が必要である。 |
